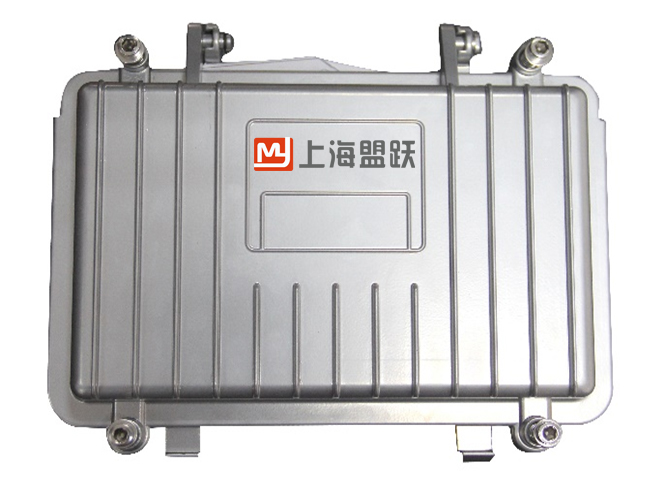

Y6系列单/双防区振动光纤主机

　　

产品工作原理：

     外界的振动、压力都会导致传感光缆形变，瞬时光路的改变导致传感光缆中传输的光信号发生改变。采集器对光信号的变化进行探测，然后对探测到的信号进行数据处理，并将提取出的入侵特征值转换成开关量报警信号。

    单防区开关量输出型光缆信号采集器探测一个防区的信号，双防区开关量输出型光缆信号采集器可以探测两个不同介质防区上的传感光缆信号。每个防区可探测传感光缆的最大长度可达1000米。

    该产品可广泛运用于石油、天然气管道保护以及危险品仓库、机场、高档小区等周界的防护。本系统由于探测器采用无源设备，因此可用于易燃易爆、严寒地区。

功能实现：

     当非法人员直接或间接进入光缆探测区域，进行攀爬翻越围栏、或光缆的破坏时，系统报警设备都能收到信号，经对比分析、判断处理后输出报警开关量信号，报警信号传递给现场联动的摄像机、声光报警器：摄像机接到开关量信号后通过事先设置的预置位实现实时防区视频捕捉。整体方案的设计实现周界、监控的完美的结合。

系统特点:

（1）应用在多种复杂的场合：围栏上安装，埋地安装，围墙上安装。

（2）探测能力强和低误报率。报警控制单元可以对每个防区攀爬围栏行为和剪断围栏行为进行智能分析，传感信号在时间域和频率域内实现处理，保证系统具有很强的识别能力，可以滤除大部分误报源。

（3）报警控制单元允许对每一个防区进行独立调试，使每一个防区工作在稳定状态。

（4）软件带有风雨调节模式，可以使安全防范系统在大风环境下正常运作，在暴风雨的环境中也能很好的工作，在一些特殊场合，系统可以借助软件进行灵活的配置。

（5）不受雷电干扰破坏，由于光缆本身不导电，所以它不会受到雷电的破坏。

（6）传感光缆不发射，也不接收以下信号：电磁信号，雷达信号，无线电信号，高压静电信号，在强电场和磁场环境能正常工作。
（7）系统适应在恶劣环境下工作。能够在高温和寒冷的气候条件下稳定工作，系统具有防风沙、防雨雪、防尘土的功能。‍

设备介绍：

（1）数据采集器

    数据采集器是安装在探测现场的前置信号处理装置。该装置把振动传感光缆的振动信号进行处理、转化后通过通信线路传入报警主机，实现报警控制，是连接报警主机与振动光缆的桥梁。

（2）振动光缆

    振动光缆是一种敷设在建筑物围墙、围栏、铁丝网或埋入墙体等不规则的无源分布式振动传感器，它能够将防护区域内的微小机械振动（即侵入者带来的微小振动）转换成光信号后传送给数据采集器，由数据采集器将信号处理后再传送给报警主机从而达到报警目的。

（3）终端盒
    终端盒是安装在振动传感光缆（即每个防区）末端，用于保护振动光缆末端接口，以保证振动光缆在恶劣的自然环境下正常工作。

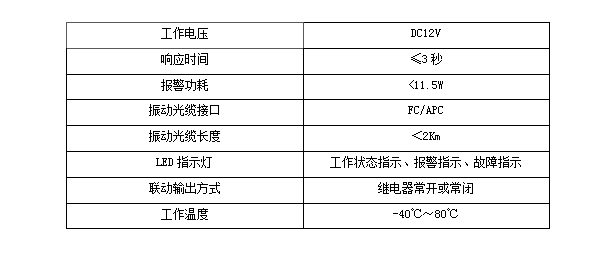

设备参数：
